Как оптимизировать дизайн алюминиевой матрицы - литой коробки?

Привет! Будучи поставщиком алюминиевой литой, я уже давно был в отрасли, и я узнал кое -что об оптимизации дизайна этих коробок. В этом блоге я поделюсь несколькими советами и рекомендациями, которые могут помочь вам получить максимальную отдачу от вашего алюминиевого дизайна бокса.

Понимание оснований алюминиевого литья

Прежде чем мы погрузимся в процесс оптимизации, давайте быстро рассмотрим основы литья алюминия. Мастинг - это производственный процесс, в котором расплавленный алюминий вводится в полость формы под высоким давлением. Как только алюминий охлаждается и затвердевает, плесень открывается, а готовая часть выбросает.

Алюминий является популярным выбором для литья матрицы, потому что он легкий, устойчивый к коррозии, и обладает отличной теплопроводностью. Эти свойства делают его идеальным для широкого спектра приложений, от электроники до автомобильных деталей.

Ключевые соображения для оптимизации проектирования

Толщина стены

Одним из наиболее важных факторов, которые следует учитывать при разработке алюминиевой ящика, является толщина стенки. Универстная толщина стенки имеет решающее значение для обеспечения правильного заполнения плесени и минимизации риска дефектов, таких как пористость и усадка.

Как правило, постарайтесь сохранить толщину стены от 1,5 до 6 мм. Если стены слишком тонкие, часть может быть склонна к треску или деформации. С другой стороны, если стены слишком толстые, это может привести к более длительному времени цикла и увеличению затрат на материал.

Проект углов

Углы черновиков являются еще одним важным аспектом дизайна бокса. Углы тяги - это небольшие конусы, добавленные к вертикальным стенам детали, чтобы облегчить его выброс из формы. Без надлежащих углах, часть может застрять в форме, нанося ущерб как детали, так и форме.

Для внешних стен рекомендуется рафный угол не менее 1 ° до 3 ° и от 2 ° до 5 ° для внутренних стен. Требуемый точный угол тяги будет зависеть от сложности детали и типа используемого материала пресс -формы.

Ребра и боссы

Ребра и боссы часто используются в дизайне лицевой коробки, чтобы добавить прочность и жесткость в детали. Ребра - это тонкие, вертикальные стены, которые проходят по длине детали, в то время как боссы представляют собой цилиндрические выступы, используемые для монтажа или прикрепления других компонентов.

При проектировании ребер и боссов убедитесь, что они имеют правильный размер и расположены, чтобы избежать создания концентраций напряжений. Толщина ребер должна составлять не более 60% от соседней толщины стенки, а высота должна быть ограничена в три раза больше толщины ребра.

Углы и филе

Острые углы в ящике с липкой могут создавать концентрации напряжений, что может привести к растрескиванию или сбое детали. Чтобы избежать этого, используйте филе (округлые углы) вместо этого. Филе помогает более равномерно распределять стресс и улучшить общую прочность детали.

Радиус филе не менее 0,5 мм рекомендуется для внутренних углов и 1 мм для внешних углов. Чем больше радиус филе, тем лучше распределение напряжений.

Поверхностная отделка и допуски

Поверхностная отделка алюминиевой ящики может оказать существенное влияние на его внешний вид и функциональность. В зависимости от приложения, вам может потребоваться указать определенную поверхность, например, гладкую, полированную отделку или текстурированную отделку.

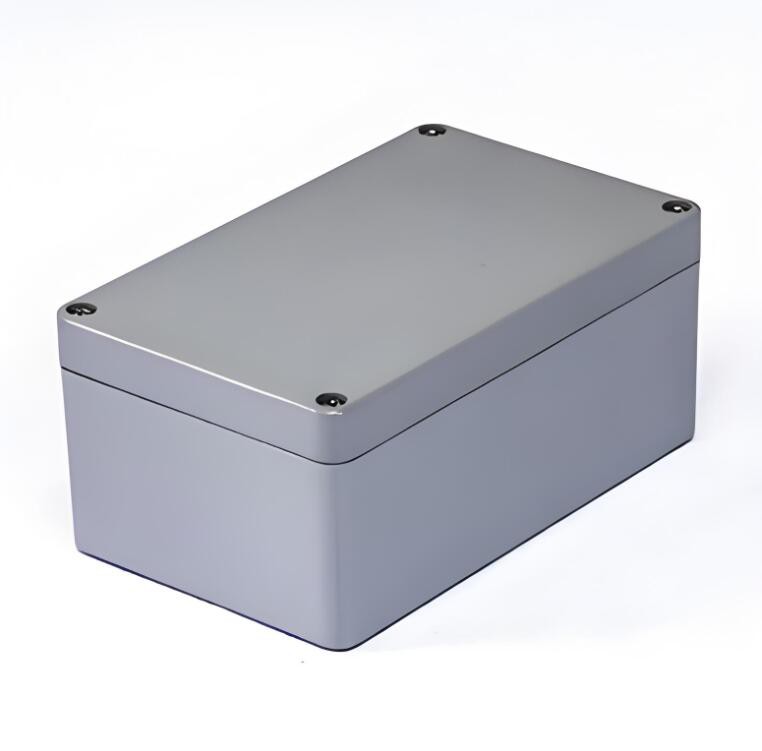

Aluminum Die Cast Box Aluminum Die Cast Enclosure

В дополнение к отделке поверхности, вам также необходимо рассмотреть размерные допуски детали. Допуски относятся к допустимым различиям в измерениях детали. Более жесткие допуски обычно требуют более точных производственных процессов и могут увеличить стоимость детали.

Дизайн для производства

Разработка алюминиевой коробки для производства необходима для обеспечения плавного и эффективного производственного процесса. Вот несколько советов, которые следует иметь в виду:

Упростить дизайн:Сложные конструкции со сложными функциями могут быть более сложными и дорогими в производстве. Старайтесь сделать дизайн максимально простым, но при этом соответствует функциональным требованиям детали.
Минимизировать подрезки:Подрезки - это особенности, которые предотвращают изгнанную часть из формы по прямой линии. Избегайте подрезков, когда это возможно, или используйте слайды или ядер в форме, чтобы разместить их.
Рассмотрим систему стробирования:Система стробирования представляет собой сеть каналов, которая позволяет расплавленному алюминию течь в полость формы. Хорошо разработанная система стробирования необходима для обеспечения правильного заполнения плесени и минимизации риска дефектов.

Использование правильных материалов и покрытий

Выбор материалов и покрытий также может оказать существенное влияние на производительность и долговечность алюминиевой коробки. Вот несколько вариантов рассмотрения:

Алюминиевые сплавы:Существует несколько различных алюминиевых сплавов, доступных для литья Die, каждый со своими уникальными свойствами. Наиболее распространенными сплавами, используемыми для ящиков с липкой, являются A380, A360 и ADC12. Эти сплавы обеспечивают хороший баланс силы, пластичности и коррозионной стойкости.
Поверхностные покрытия:Поверхностные покрытия могут быть нанесены на бок с литой, чтобы улучшить его внешний вид, коррозионную стойкость и стойкость к износу. Некоторые общие покрытия включают порошковое покрытие, анодирование и гальванирование.

Тестирование и проверка

После того, как вы разработали свою алюминиевую коробку, важно проверить и проверить дизайн перед тем, как вступить в производство. Это может помочь вам определить любые потенциальные проблемы или области для улучшения и обеспечить, чтобы часть соответствовала требуемым спецификациям.

Некоторые общие методы тестирования включают в себя:

Проверка размерного:Используйте координату измерения машины (CMM) или других инструментов измерения точности, чтобы проверить размеры детали и убедиться, что они находятся в пределах указанных допусков.
Неразрушающее тестирование (NDT):Методы NDT, такие как рентгеновский осмотр, ультразвуковое тестирование и тестирование на пенетрант красителя, могут использоваться для выявления внутренних дефектов в части, не повреждая ее.
Функциональное тестирование:Проведите функциональные тесты, чтобы гарантировать, что деталь работает, как и ожидалось в его предполагаемом применении. Это может включать тестирование на электрическую проводимость, тепловые характеристики и механическую прочность.

Заключение

Оптимизация конструкции алюминиевой коробки с ликованием, требует тщательного рассмотрения нескольких факторов, включая толщину стенки, углы тяги, ребра и боссы, углы и филе, поверхностную отделку и допуски. Следуя советам и рекомендациям, изложенным в этом блоге, вы можете создать высококачественный, экономичный дизайн, который отвечает требованиям вашего приложения.
